空調單位換算、結構、原理、選型
1、制冷空調常用單位換算
能 量 = 功×?xí)r間
1焦耳=1 瓦×1 秒
（1）能量單位：
國制：j、kj；英制：cal、kcal
1 j = 0.2388 cal
（2）功率單位：
國制：w、kw；英制：kcal/h(大卡）
1 kcal/h = 1.163 w
1 kw = 860 kcal/h
（3）馬力（匹）HP 、冷噸 RT ：
1 HP = 735 w
1 RT = 3.516 kw =3024 kcal/h
（4）常用壓力單位：兆帕(MPa)、kg/cm2
1MPa=1000千帕(KPa) =10kg/cm2
1bar =1kg/cm2 =0.1MPa=14.70psi
說明：
1、冷噸：是一個英制的制冷量單位。1冷噸就是在24小時內凍結1噸0℃的水變成0℃的冰，所需要的冷量。美國是采用2000磅（907.2kg )作為一噸。因此1美國冷噸=12659 kj/h；即：1 RT=3.516kw
2、匹與制冷量的關系：在空調工程中1HP指給壓縮機輸入735W的功率所能產生的制冷量。與一般的功率單位匹意義是不一樣的。
這里的1HP 是根據能效比算出來的。日本一般認為空調壓縮機的能效比平均為3.4，則輸入735W的電能所產生的制冷量為2500W。因此可以說1HP空調的制冷量相當于2500W的制冷量，實際上空調用735W的功率來計匹數更合適。
2、制冷原理、制冷劑、載冷劑
（1）制冷原理：

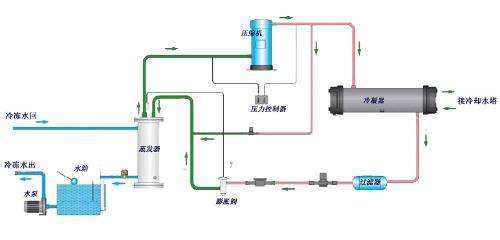

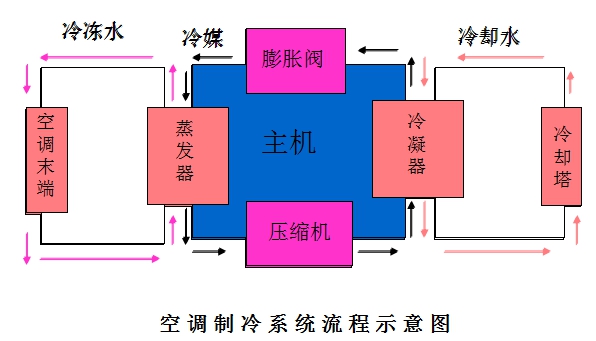

對于蒸氣壓縮式制冷，其工作原理就是使制冷劑在壓縮機、冷凝器、膨脹閥和蒸發器等熱力設備中進行壓縮、放熱、接流和吸熱四個主要的熱力過程，以完成制冷循環。
（2）制冷劑與載冷劑：
制冷劑是制冷裝置中進行制冷循環的工作物質，其工作原理是制冷劑在蒸發器內吸收被冷卻物質的熱量而蒸發，在冷凝器中將所吸收的熱量傳給周圍的空氣或者水，而被冷卻為液體，往復循環，借助于狀態的變化來達到制冷的作用。
氨（NH3 R717）：氨最大的優點是單位容積制冷能力大，蒸發壓力和冷凝壓力適中，另外價格便宜，極易購得，特別是冷藏、冷庫等大型制冷設備常采用。
但是氨最大的確定就是有強烈的刺激作用，對人體有危害，目前規定氨在空氣中的濃度不應大于20mg/m3。氨是可燃物，氨在空氣中的體積百分比達16~25%時，遇火焰就有爆炸的危險。
氟利昂：大多數的氟利昂本身無毒、無臭、不燃，適用于工程建筑或者實驗室的空調制冷裝置，尤其是氟利昂R22。
R22致命缺點在于溫室效應氣體，其溫室效應值比二氧化碳大1700倍，更危險的是會破壞大氣層中的臭氧層。目前R22的替代物是R407C、R410A、R32、還有碳?xì)渲评鋭＿@些年R32出了不少事情，R32也是可燃可爆冷媒，記得要抽真空，并且按規范操作。
碳?xì)渲评鋭?span style="font-family:微軟雅黑;">很多人對碳?xì)渲评鋭┎涣私猓覀兂Ｂ犝f的R290即是碳?xì)渲评鋭┑拇恚€有R433b、R436a、R600a等都是碳?xì)渲评鋭Ｌ細渲评鋭┲饕糜跓岜每照{(diào)、家用空調和其它小型制冷設備。R290由于其易燃易爆的特性，灌注量受到了限制，安全等級為A3級。可燃的體積分?jǐn)?shù)在2%~10%之間。
碳?xì)渲评鋭﹥?yōu)點是對臭氧層無破壞，對地球溫室效應很低，有一定的節能效果
（3）載冷劑：
載冷劑是一種中間物質，如常用的空調冷凍水，其在蒸發器內被冷卻降溫，然后遠距離輸送，來冷卻需要被冷卻的物體。
目前常用的載冷劑有水，它只能用于高于0 ℃的條件，當要求低于0 ℃時。一般采用鹽水，如：氯化鈉或者氯化鈣水溶液或者采用乙二醇、丙二醇等有機化合物的水溶液。
3、制冷壓縮機

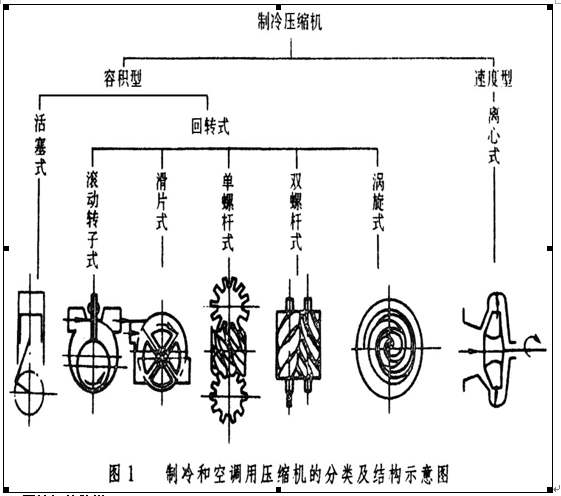

目前常用的壓縮機主要有活塞式壓縮機、渦旋式、螺桿式以及離心式壓縮機：
活塞式制冷壓縮機：多為中型（標準制冷量60~600KW）和小型（小于60KW），但是由于其噪音大、效率低切容易發生故障，空調使用的已不多，但冷庫上很多使用半封閉活塞壓縮機。
渦旋式制冷壓縮機：目前主要用于小型制冷系統，在家用空調以及商用VRV等小型系統大量使用；
螺桿式制冷壓縮機：具有結構簡單、可靠性高及操作維護方便，另外技術成熟等一系列獨特的優點，已經廣泛應用于制冷、空調和多種工藝流程中 ；
離心式制冷壓縮機：結構簡單緊湊，運動件少，工作可靠，經久耐用運行費用低，一般適用大于500RT的制冷系統中，并且可以實現無級調節，使機組的負荷在30%~100%范圍內工作。
評價制冷壓縮機消耗能量方面先進性的指標：
制冷壓縮機的性能系數COP，即：單位軸功率的制冷量，指壓縮空氣的所耗功率和克服運動機構的摩擦阻力所耗功率。
能效比 EER ：單位電動機輸入功率的制冷量大小。此指標考慮到驅動電機效率對能耗的影響。
制冷壓縮機常見問題：
A.蒸氣壓縮制冷機的“液擊”
當有過多的液珠進入壓縮機氣缸后，很難全部立即氣化。這時既破壞壓縮機的潤滑，又會造成液擊，使壓縮機遭受破壞。為防止此類問題發生，應該系統上增加氣液分離器，保證干壓縮。
B.離心式壓縮機的“喘振”
喘振是離心式壓縮機的特性。喘振的主要原因是冷凝壓力過高或者吸氣壓力過低，出現氣體來回倒流撞擊現象。當調節壓縮機制冷能力，其負荷過小時（一般當?shù)陀?/span>30%時），也會發生喘振現象。發生喘振不但會增大噪聲和振動，也會使高溫氣體倒流充入壓縮機，損壞壓縮機及制冷裝置。
4、空調的定義
空調是空氣調節的簡稱，它是利用設備和技術對室內空氣（或人工混合氣體）的溫度、濕度、清潔度及氣流速度進行調節，以滿足人們對環境的舒適要求或生產對環境的工藝要求。
滿足人類或其它生物對舒適感的要求的空調，一般稱之為舒適性空調；而主要用來滿足工藝生產過程和設備的運行要求，及人體的舒適度要求的空調，一般稱之為工藝性空調。
制冷量：單位時間內，空調器在名義制冷工況下從空間區域或房間內排除的熱量。
制熱量：單位時間內，空調器在名義制熱工況下向空間區域或房間內釋放的熱量。
制冷（熱）量：空調器在制冷（熱）運轉單位時間內從密閉空間除去的熱量，法定計量單位W（瓦）。國家標準規定空調實際制冷量不應小于額定制冷量的95%。
輸入功率：空調器在額定工況下進行制冷（熱）運轉時，消耗的功率，單位W。
能效比：又稱性能系數：是反映空調器制冷運轉時，的制冷量與制冷功率之比單位W/W。國家標準規定，2500W空調的能效比標準值為2.65；2500W至多4500W空調的能效比標準值為2.70
噪聲：空凋器運轉時產生的雜音，主要由內部的蒸發機和外部的冷凝機產生。國家規定制冷量在2000W以下的空調室內機噪聲不應大于45分貝，室外機不大于55分貝；2500W的分體空調室內機噪聲不大于48分貝，室外機不大于58分貝。
5、家用中央空調的種類
常用家用中央空調大體可分為三種類型：風冷管道系統、風冷冷/熱水系統、多聯型系統。
風冷管道系統：
優點：風冷管道式中央空調系統價格較低，空調系統可以設有新風裝置，空調設備的管理和維修比較方便。
缺點：風冷管道式中央空調系統不易調節各個房間的溫濕度，并且管道要占用一定的空間，設計時，供回風管的布置將是設計中最為困難的事情，同時，還要注意風系統的分配問題，避免出現送風不均的情況
風冷冷/熱水系統：
風冷冷熱水機組，顧名思義風冷即冷凝器通過空氣冷卻，冷熱水即機組能夠生產冷熱水；即家庭中最常見的戶式水機中央空調系統。
它通過室外主機產生出空調冷/熱水，由管路系統輸送至室內的各末端裝置，在末端裝置處冷/熱水與室內空氣進行熱量交換，產生冷/熱風，從而消除房間空調負荷。它是一種集中產生冷/熱量，分散處理個房間空調系統形式。冷/熱水機組的末端裝置通常為風機盤管。
多聯型系統：
對于這種系統，就是VRV變制冷劑流量系統，它是一種冷劑式空調系統，尤其適合于辦公場所。
VRV系統的一臺室外機通過管路能夠向若干個室內機輸送制冷劑液體。通過控制壓縮機的制冷劑循環量和進入室內各換熱器的制冷劑流量，可以適時地滿足室內冷、熱負荷要求。VRV系統具有節能、高效優點，而且各房間可獨立調節，能滿足不同房間不同空調負荷的需求。
6、中央空調末端設備
空調末端的主要類別：
空調箱：一般有吊頂式、臥式、立式機組
組合式空調箱，根據要求可以有不同的功能段。
風機盤管：主要形式有臥式暗裝（有普通型與高靜壓之分）、立式明裝、卡式吸頂?shù)取?o:p>
按照冷卻形式分類：
水冷機組
風冷機組
按照提供能量的形式分類：
單冷型
冷暖型
7、機組空調系統的主要設備

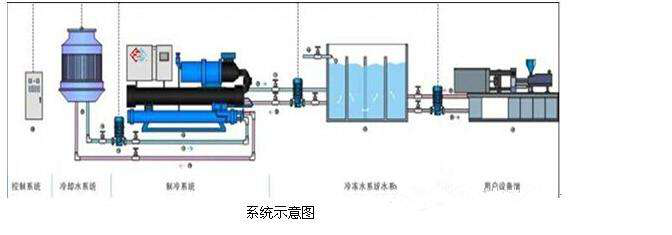

水冷機組空調系統的主要設備：
制冷主機
冷卻塔
冷凍水泵
冷卻水泵
補給水泵
水過濾器
膨脹水箱
末端設備
電子水處理儀或全自動軟化水處理裝置。
制冷主機
冷凍水泵
補給水泵
水過濾器
膨脹水箱
末端設備
電子水處理儀或全自動軟化水處理裝置
空調主機的選型：
負荷計算：
根據設計手冊進行詳細的計算。具體計算可參見設計手冊。

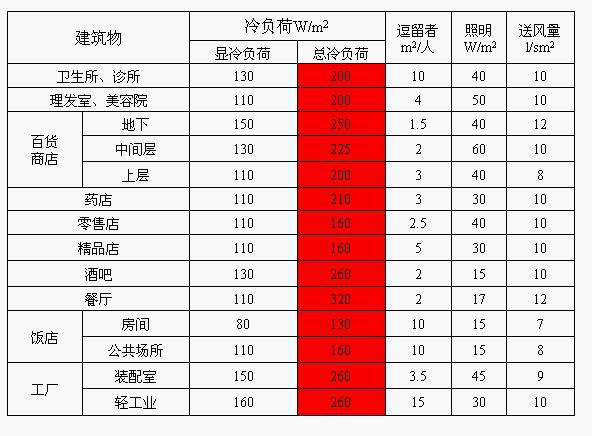

單位面積負荷概算法。在實際工程中，有時要求對建筑物空調負荷做一個預先估計，以便估算容量和投資費用，常采用單位面積負荷概算法。各種建筑物的冷熱負荷概算指標可見下表。
主機選擇：根據計算所得的總冷負荷，參照產品型錄選取設備。
